なんとなくあまったパーツにマザーを追加してPCを作ってしまいました。

OS	Microsoft	Windows Server 2003 R2 Standard Edition SP2
M/B	Intel	D945GCLF2
CPU	Intel	Atom 330
メモリ	メーカ不詳	DDR2 800 2GB
HDD	Maxtor	6Y160M0
電源	HIPRO	HP-P3087F3
ケース	Shuttle	K45 の ケースだけ

OSが Windows Server 2003 と、なぜかサーバOSです。ライセンスが余っているOSがこれしかなかった。

マザーはD945GCLF2 という Atom と一体化したタイプのものです。というか Atom は単品売りされていないのでこれしかないです。リテールのCPUファンがとてつもなくうるさいです。

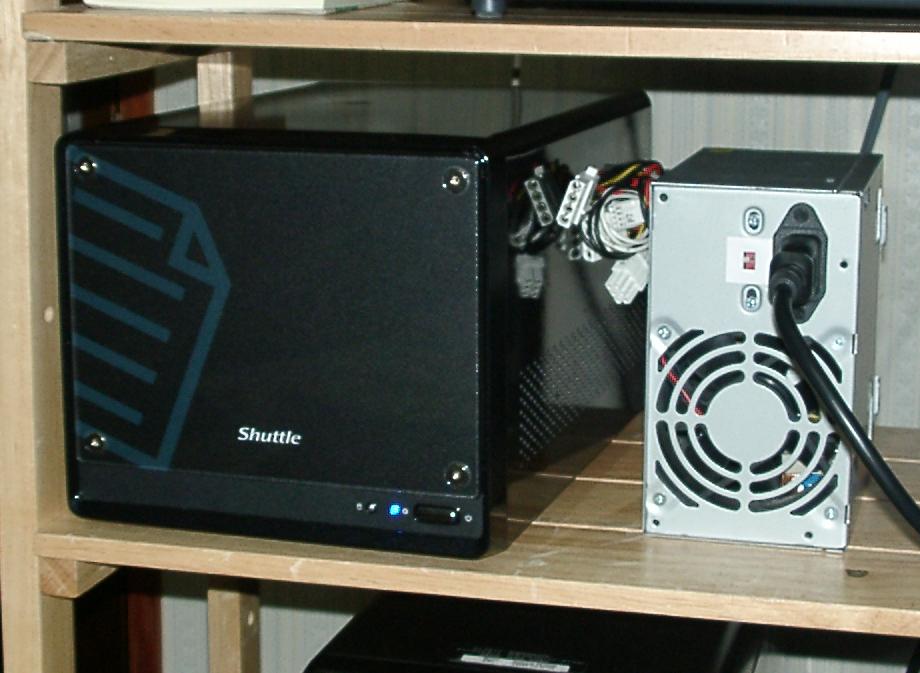

あとはあまりもののパーツを適当に使いました。ケースとか前までサーバを入れていた小型キューブですし、それに外付けでATX電源をつけるというあふぉなまねを（ぁ

性能的なものでは、720p映像が十分に再生できる環境です。720p映像を干渉しながら、ボイスチャットをしながら Word を開いて文章を書くことは可能でした。ただ、720p動画にffdshow のリサイズフィルタつけたりすると声と画像がずれだしました。

OS がサーバ OS なのでちょっと微妙ですが、Windows Server 2003 は Windows XP Proffesional をサーバ用にしたものなので、このあたりを参考に設定すると Windows XP と同じように使えます。なんで Windows Server 2003 なんてサーバOSのライセンスが余るのかというと、Microsoft が学生向けに無償で提供しているからです。詳しくはこちら。Windows Server 2008 ならこちらから240日の試用版が入手できます。こちらはだいたいVistaと同様に使えます。なんとなく作ったPCにWindows 環境がほしいときは便利です。

設定中にちょっと手間取ったのが、OSが Server 2003 と認識されるのでマザーボードのドライバのインストール時にOSが違うよとはじかれることです。マザーボードのドライバで入れるのが、チップセットユーティリティ、グラフィックドライバ、LANドライバ、オーディオドライバです。付属のCDの高速インストーラではインストールできないので、個々のドライバを手動でインストールする必要がありました。チップセットドライバとオーディオドライバはCDの中からインストーラを手動で起動、LANとグラフィックドライバはデバイスマネージャから付属のCDを検索すればいけました。

[PR]Intel BOXD945GCLF2D　デュアルコアAtom 330のCPU搭載Mini-ITXマザーボード

前々から親が新しいＰＣを欲しいと言っていたので一台組みました。

なにげに初の自作ＰＣです。

使ったパーツは次の通り。

OS	Microsoft	Windows Vista Home Premium SP2
M/B	GIGABYTE	GA-EP45-UD3R
CPU	Intel	Core2Quad Q8200s
メモリ	Trancend	JM4GDDR2-8K
GPU	GIGABYTE	GV-R435OC-512I
HDD	WesternDigital	Caviar WD10EADS-M2B
電源	Scythe	CORE POWER3プラグイン CORE3-400-P
モニタ	LG電子	W2442PA-BF

これで１０万でした。

Core2Quad 搭載ＰＣで24インチモニタ付けて10万で自作できるんですから良い時代になりましたねぇ。

そんなに悪くない構成だと思っていますが・・・

CPU は Core2Quad Q8200s と Quad の省電力タイプです。クァッドコアでありながら Core2Duo と同等くらいの消費電力らしいです。軽く使ってみたところ体感的にはCore2Quad Q9450 と大差ないです。高負荷時には少し違ってくるんでしょうが一般人が使う分には差はないでしょうね。

電源がちょっと糞だったかと思ってます。80PLUS電源じゃないのと静音重視でファンがあまり回らないためかなり熱がこもります。安さのみで選んだのでちょっと失敗です。さすがにプラグイン方式で3000円台クラスの電源はどう考えても良電源の可能性がないですね。同じ3000円台でもサーバ機に使っている糞電源（ZUMAX ZU-400WX）の方が静かで発熱も少ないです。ZU-400WX は80PLUS電源ではないものの、電源効率78% らしいので発熱が少ないようです。やっぱり電源選ぶときは80PLUS、そうでないにしても電源効率が高いかどうかは外せない要素みたいですね。高温状態が続くとやはり劣化が早まりますからね。

モニタの方は２万円なのですが、24インチで応答速度2ms にピボット（縦回転）までついてこのお値段とは液晶ディスプレイも安くなりましたねぇ。親はピボット使わないということでピボット可能なスタンドは私が拝借しました＾＾

OS はVista 、Windows 7のアップデートクーポンつきですね。UACを切って親に渡しましたが特に不満は出ていない様子です。やはり UACによる過剰な確認が目につかなければ一般人にはXP も Vista も変わらないんでしょうかね。むしろ 親はVista の Aero に喜んでさえいますが・・・

GPU はATI Radeon HD 4350 です。ゲーミング用途ならNvidia ですが、うちの親は動画閲覧しかしないので、Radeonにしました。Avivo HD とかいう動画再生支援機能があるようです。Nvidia の方は PureVideo HD という似たような機能を有料で提供しているので、動画目的なら無料で利用できるRadeon です。 ドライバ設定ソフトの Catalyst が異常終了しまくって使い物にならなかったのは糞な Radeon らしい感じがしました。

まぁ、総合的に見たら動画変換と動画閲覧にインターネット用途なら少しオーバースペックなくらいですかね。

注１）ここでいう一般人は一般的な使い方でＰＣを使う人のことです。
注２）ＰＣゲーマーは一般人ではありません。

[PR] abee ZUMAX ZU-400WX　400W　PC電源　ATX400W
[PR] HD1080（1920ドット×1080ライン）フルHD表示対応【送料無料】LG 24インチワイド液晶モニター F…
[PR] 【送料無料】 GIGABYTE GA-EP45-UD3R
[PR] GIGABYTE GV-R435OC-512I　HDMI対応　RadeonHD4350 PCI-E
[PR] [サイズ]　CORE POWER3プラグイン（400W)
[PR] WD10EADS-M2B (1TB SATA300)(WESTERN DIGITAL)
[PR] JetRamブランド PC-2-6400 DDR2-800 2GB [240Pin] DIMM Dual Channelに最適な2枚組【TRANSCEND…

実家の手伝いで瀕死になって帰宅したら注文していたAntec CP-850 が届いていました。

[PR] 【送料無料】Antec CP-850　80PLUS認証取得 高効率850W電源 Antec CPシリーズ　入荷次第順次出荷中

Antec 製のPCケース, P193.P183.Twelve Hundred 専用の電源です。

専用という理由はこの電源のサイズ・・・

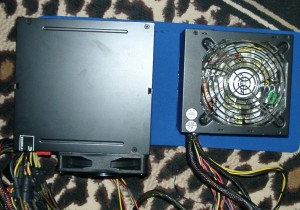

左がCP-850で、右が通常サイズのATX電源です＾－＾；

横幅なんか下手なミドルタワーケースくらいあります。

まぁ、名前の通り850W電源なのですが、個人的には850Wも使わないのでそこはネタということで＾－＾

感想とかはそこらのブログやらレビューに書いてある通りです。

サイズさえ気にしなければコストパフォーマンスの良い素晴らしい品です。

試しに講義のレポート書いている途中に裏でベンチマーク回して放置した後に電源触ってみても暖かくもないし、むしろ冷たいくらいです。

80PLUS認証受けている電源を買ったことがないのでよくわからないが発熱は低い方だと思う。

なんとなく続けてきたＰＣ改良もとりあえずひと段落した・・・はず。

ということで今のＰＣの状況を列挙してみる。

OS	Microsoft	Windows Vista Home Premium SP2
M/B	Intel	DG33SXG2
CPU	Intel	Core2Quad Q9450
CPUクーラー	サイズ	忍者 弐リビジョンB
メモリ	hyundai	PC2-5300 512MB * 2
	hyundai	PC2-5300 1024MB * 2
GPU	Nvidia	GeForce 8800GT
GPUクーラー	Zalman	VF950 LED
サウンド	ONKYO	SE-200PCI LTD
光学ドライブ	HL-DT-ST	GSA-H60N
ネットワーク	玄人志向	GbE-PCIe
HDD	WesternDigital	WD5000AAKS-22YGA0
電源	Antec	CP-850
モニタ1	IO-DATA	LCD-AD221X
モニタ2	IO-DATA	LCD-AD191X
スピーカ	ONKYO	GX-D90(B)
ヘッドセット	Creative	Fatal1ty USB Gaming Headset HS-1000
マウス	Microsoft	Habu
キーボード	Microsoft	Natural Ergonomic Keyboard 4000

OSはVista 、新しいインターフェイスを使えない残念な人や旧世代の遺物にインストールしようとした馬鹿がわめいたせいでだいぶ印象の悪い Vista です。

振り返って見てみればビデオカード市場のように ハードウェアの先をソフトウェアが行くという状況をOSでやってしまったために大不評を買ったというところでしょうかね。現在の高解像度なモニタやそれなりに高機能なオンボードグラフィックス、大容量のメモリが安価に手に入るという Vista のパフォーマンスを引き出せる環境であれば XP が使いにくいくらいです。まぁ、Vista 嫌いの XP 信者に、「これがMicrosoft の次世代OS（Windows 7）です。」といって Vista を使わせたら大絶賛したという馬鹿な話もありますしね。私は Vista 信者ではありません。新しいもの好きなだけです。 Windows 7 を使い始めたらきっと Vista なんて過去の遺物だと笑い捨てるでしょう。

と・・・Vista を語りだすと止まりませんね（ぁ

今のところ 性能的にはこれ以上は必要ないと思っています。Core2Quad ですらオーバースペックだと思うくらいなので i7 とか全く必要ないですね。むしろ、Core2Quad の省電力モデル（Q8200s とか）に魅力を感じます。なのでしばらくマザーとCPUあたりは変えないかと思います。45nm 版 Quad と同等以上の性能で低消費電力な次世代ＣＰＵが出たら考えますが・・・

マザーボードは若干変えたいです。Extended ATX が乗るようなフルタワーケースに Micro ATX を載せているので違和感ありまくりです。ただ、CPUのソケットの規格が i7 から変わっているのでいまさらLGA 755 のマザーを買うのもどうかと思ってて買えない。

GPUには若干不満がありますが、これ以上の性能を求めると消費電力と発熱が上がりすぎて個人的には許せない領域に入ってしまいます。なので、次世代GPUで省電力なものが出たら買おうかと・・・。

まぁ、かった当時ですらミドルエンドの上位くらいでしたから、改良したとはいえ今となってはミドルエンドくらいの糞ＰＣですねぇ。

メーカ製PCの中身を P193 に放り込むというあふぉなことをしている haru です。

【送料無料】P193 Antec　ANTEC P193 PCケース(電源なし)

「保証なにそれおいしいの？」状態ですね。

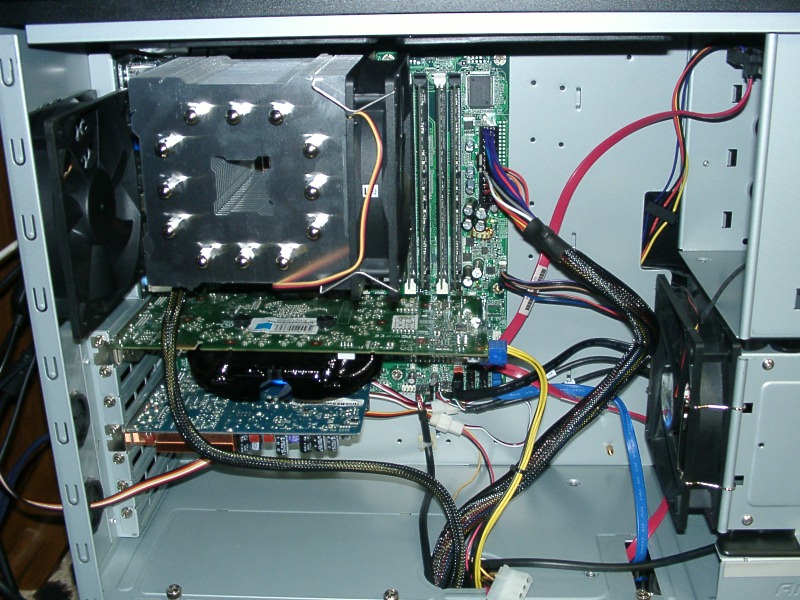

あらかた組み込みが終わったのでケース内部を晒してみます。。

配線のなんと汚いことかorz

元のPCと共通している部品は、マザー・メモリ・CPU・HDDくらいかな・・・

GPUクーラー変更

GPUクーラーをリテールのゴミから、ZALMAN VF950-LED　VGAクーラーに変更した。これをいまさら8800GTに付ける奴は希有かもしれないですね。このクーラーは特殊形状でない限りはGTS250 までなら対応しています。

私の使っているビデオカード GeForce 8800GT という骨董品です。それでも、まぁ最近のオンラインゲームならサクサク動くし、洋ゲーも無茶な設定をしなければ十分動きます。私の中ではこれから買い換えようと思えるようなビデオカードは今のところない感じですね。もちろん8800GTを持っていない状態からなら他にもっと良い選択肢があるのは確かです。

8800GT のリテールのファンはデフォルトだと全く冷えません。（下手したらGPU温度１００度行きます。）手動でファンの回転数を上げることはできますが、爆音の元になるので8800GTを末長く常用しようとおもったらファンを替える必要があります。

8800GT用のファンはVF900Cu が主流らしく、ファンレスのAccelero S1を使うという選択肢もあるらしいです。十分にケース内のエアフローが確保されているなら後者で、安いケース使ってるなら前者といったところでしょうかね。

Zalman VF900-Cu　静音VGAクーラー

【送料無料】ZAV‐Accelero S2 ZAWARD　ZAV‐Accelero S2　ZAV‐Accelero S2

8800GT の場合はクーラー付属のヒートシンク以外にも VRM を冷やすものが必要らしいので

あすか電子サービスのヒートシンク、ASK14-07、ASK0719-07、ASK1552-07 を買ってみた。

PCパーツショップ　カスタム

接着用の熱伝導両面テープはついていないので別途購入の必要があります。

これはどこぞのパーツショップが8800GT用のヒートシンクセットとして売り出していたものと同じという理由で買いました。

ASCII.jp：コイツで「8800GT/GTS」のVRMも冷やしてやろう！

サイズのVGAチップ用ヒートシンク SCVCH-1000 あたりを買って使えるものを使うのも手です。両面テープもちゃんとついてますしね。

SCVCH-1000Scythe SCVCH-1000 VGA CHIP HEATSINKS

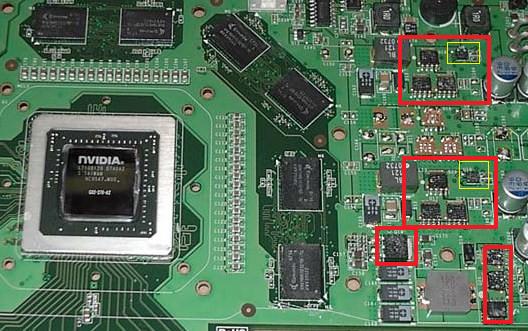

追加のヒートシンクを付ける場所は次の画像の部分

ASK14-07　を左下のチップ1個へ、ASK0719-07　を右下の縦長のところへASK1552-07　を上の方へ貼り付ける。

このとき注意したいのが上の図中の黄色で囲ってあるチップは高さが多少低いことです。ASK1552-07 をつけるときは黄色で囲ってあるチップの部分に一枚ほど余分に熱伝導両面テープを張ると良い感じになるかと思います。

何も考えずにつけると、黄色く囲んだ部分のチップとヒートシンクが接触しないので注意が必要です。他のブログだとあまり書かれていないので、接触していない状態で使っている人が多いかもしれないですね。黄色で囲ったチップにもきちんとヒートシンクを接触させると熱伝導シートの粘着力が多少は低くてもよい感じにひっつくので、この部分のヒートシンクだけ脱落しやすい人は、このパターンかもしれない。

参考

GeForce 8800GT VRMヒートシンク交換 – 大宇宙拡大大帝国建国記録

GeForce8800GTにVF900-Cuを取り付けて常用してみたい。

CPUクーラー

さらになんとなくCPUクーラーも変えてみました。

CPUクーラーをデフォの奴から、忍者2リビジョンBSCNJ-2100 に変更しました。

【PC家電_058P2】忍者2クーラー、ソケット1366追加対応モデル、静音12cmファン付き【PC家電_058…

上の方の写真の左上に移っているでかい銀色の物体です。

P193はケースの構造上、側面ファンが内側に出っ張っているので付けることができるCPUクーラーの高さが制限されます。忍者２の高さは152mm です。価格.com とかだと高さ 160mm のクーラーが限界だとか155 mmが限界だとかいまいちはっきりしなかったので安全圏の152mmの高さのを買いました。

実際付けてみると干渉することはなかったですね。

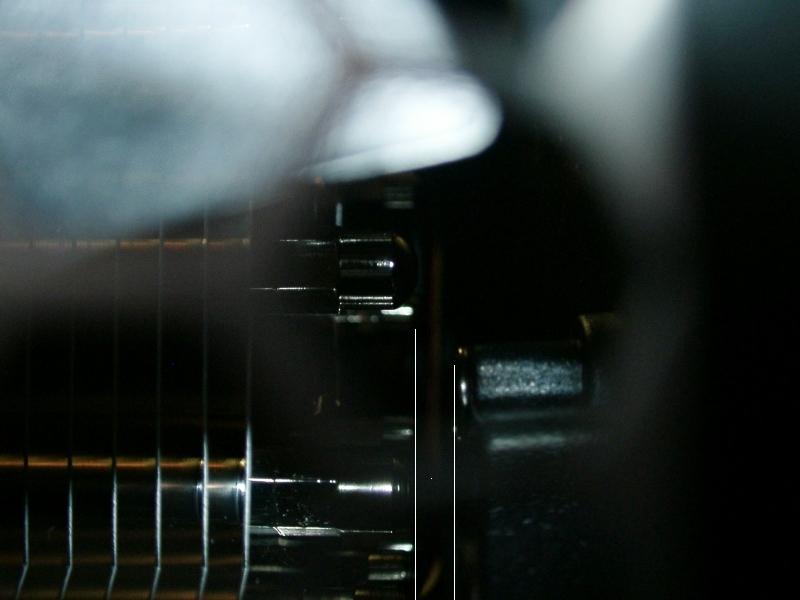

次の写真は背面の排気口からCPUクーラーを撮った写真です。

ヒートシンクの頂点部分は接触していないみたいです。

白い線を引いてみましたが、クーラーの上部（左）と側面ファン（右）はだいたい写真の線で示したくらいは隙間があります。

比較対象がないと判断が難しかったので直径3mmの棒を隙間に入れてみました。1.5本分（4～5mm）くらいの隙間があったので、忍者２の高さ＋4～5mm で156～157 mm あたりがP193 のCPUクーラーの限界点ですかね。

参考

価格.com – ANTEC P193 のクチコミ掲示板

温度

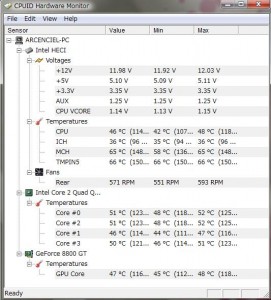

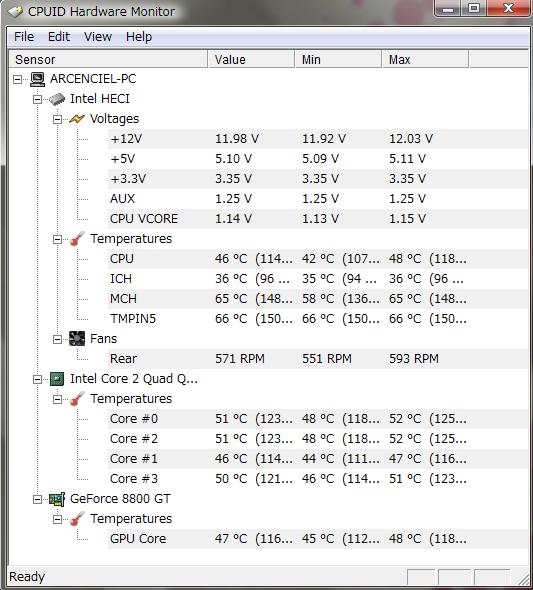

CPUIDによる読みは次のような感じです。

室温25度、起動後数時間でパワーポイント編集しつつ現実逃避にWEBページ更新している時の温度です。

ファンの回転速度は全部最低にしてあります。

GPUの温度はファン換装する前は、同じ状態なら60度といったところですかね。

CPUも同じ状態なら６０～６５度だったのでだいぶ冷えるようになった感じです。

まぁ、私のCPUとマザーボードは温度をまともに測ってくれないのでほぼ当てになりませんがね・・・

おまけ

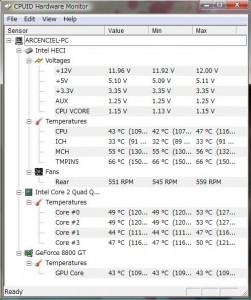

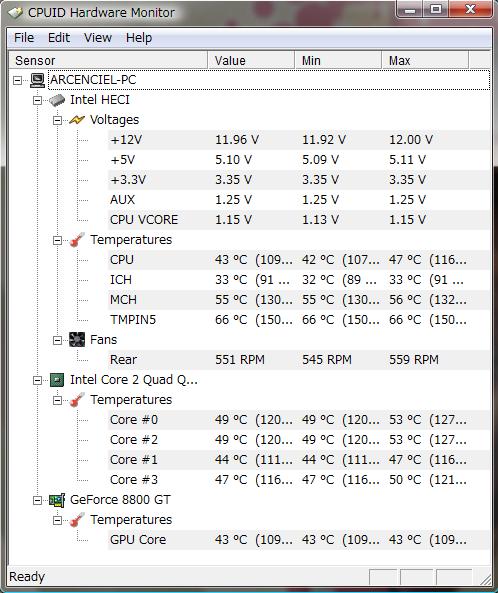

アイドル時にファンを全部 High で回した時のやつ

ヘッドセット使いつつFPSやってれば気にならないレベルではあるが・・・うるさいですね

給料日が来ました．

全部使いきりました（ぁ

まぁ，大学のTA（Teaching Assistant )の給料なので個人的にはあぶく銭扱いです．

とりあえず，PCのパーツと消えました．買ったパーツはPCケースです．

勢いで服を買いに行ったので大赤字です．

Antec P193
http://www.antec.com/Believe_it/product.php?id=MTgyOA==

いまのケースのエアフローが悪くGPU回りに熱がこもり気味なので思い切ってケースを新調しました．まぁ，メーカ製PCに無茶して増設しているので私が悪いんですがね．

予算は2万円前後ということでNineHundred two ,P182なんかを候補にあげつつ悩んでました．

とりあえず，エアフローさえしっかりしてれば音はどうでも良いのとGPU用に側面ファン欲しいくらいに考えて探してました．

デザイン的には最初はPシリーズが好みなので候補にはあげていたものの，側面ファンないのでボツにしてましたが，新しいモデルのP193だと側面ファンあってお値段も2万２０００円弱ということで，予算範囲内だったのでポチりました．

価格.com の最安値が2万5000円なのになぜか2万2000円で売っているところが＾＾；

価格.com の最安値 = ネットの最安値じゃないことを改めて知りました・・・w

ちなみに，PCケースって高額商品扱いで送料無料なんですねぇ・・・

P193なんて総重量19kg あんのに＾＾；

クロネコとかだと軽く１０００円強の輸送量だからありがたいですねぇ．
